Вопросы и ответы


Схема подключения двухклавишного переключателя. Как подключить двухклавишный переключатель.

   Для реализации возможности включения/выключения двух разных групп освещения люстры или двух разных светильников с помощью двухклавишного переключателя - поможет следующая схема коммутации проводов, идущих от светильников и переключателей в распределительной коробке (схема 1).
От РК до переключателей прокадываются по два трёхжильных кабеля, а до светильников прокладываются по одному трехжильному кабелю (фаза, нулевой защитный/земля, нулевой рабочий проводники).

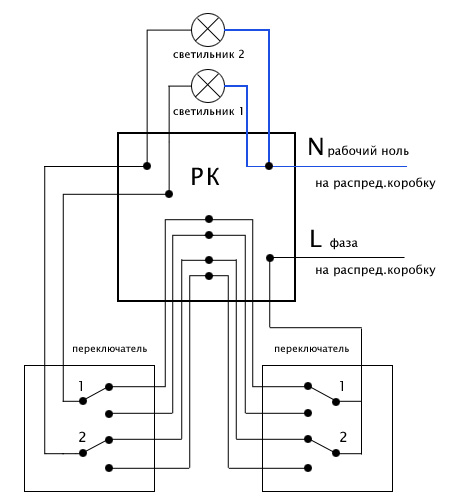

Схема подключения двухклавишного переключателя.

Схема (1) двухклавишного переключателя. Подсоединение всех проводов осуществляется в РК. Обозначения: L -фазный провод, N -рабочий ноль, РК-распределительная коробка.
