как подключить выключатель

   Стандартный выключатель света является нехитрым механическим устройством “рвущим” фазу на пути к светильнику. Механизм выключателя выглядит примерно так:

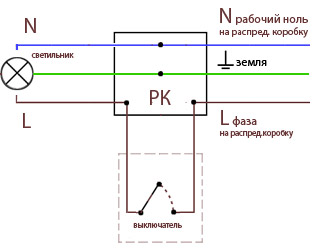

Схема подключения одноклавишного выключателя

механизм одноклавишного выключателя

   Рис. (1) Схема подключения одноклавишного выключателя и механизм 1-клавишного выключателя.

Схема подключения двухклавишного выключателя

механизм двухклавишного выключателя

   Рис. (2) Схема подключения двухклавишного выключателя и механизм 2-клавишного выключателя. Для удобства отображения схемы не указана заземляющая жила.

Схема подключения трехклавишного выключателя

трехклавишный выключатель

   Рис. (3) Схема подключения трехклавишного выключателя и механизм 3-клавишного выключателя. Для удобства отображения схемы не указана заземляющая жила.


   При использовании 1-клавишного выключателя от распределительной коробки (РК) до выключателя необходимо проложить 2-жильный кабель, 2-клавишного - 3-жильный кабель, 3-клавишного - 4-жильный кабель. При этом, по одной жиле этого кабеля мы “направляем” фазу к выключателю, а по остальным жилам направляем “пройденную через выключатель” фазу на светильники или группы лампочек в люстре. Правильным положением выключателя является такое, при котором нажатие вверх включает свет, а нажатие вниз - выключает.
   Что если вы захотели использовать 2-х клавишный выключатель для раздельного включения люстры и бра в вашей комнате? В этом случае необходимо проложить 3-жильные провода от РК до люстры (L, N и земля), бра (L, N и земля) и до выключателя (1 фаза на вход , 2 фазы на выход). До РК, разумеется, должен также приходить питающий кабель от распред.щитка.

Схему подключения трёхклавишного выключателя с розеткой смотрите здесь
